Data logger: cómo elegir el adecuado

Un registrador de datos, o data logger, graba lecturas a lo largo del tiempo. La elección equivocada suele notarse tarde: cuando la memoria se llena antes de que alguien descargue los datos, cuando la batería falla en medio de un ensayo o cuando el sensor que usted ya tiene no se conecta. Esta guía sigue el orden en que conviene responder esas preguntas y termina con modelos del catálogo de HenSistemas.

Empiece por lo que va a medir

Cada sensor entrega su señal de una manera, y el registrador tiene que aceptarla. Las entradas más comunes son:

• Analógicas: tensión, corriente (como 4-20 mA), termopares y sensores Pt100 o Pt1000 de temperatura.
• Digitales y de pulsos: conteo de pulsos de un pluviómetro de balancín, de un anemómetro de copas o de un medidor de caudal, y registro de la hora de eventos, como la apertura de una puerta.
• Interfaces digitales: SDI-12 y RS485 con protocolo Modbus, usadas por sondas y sensores inteligentes.

Cuente los canales que necesita hoy y deje un margen. Verifique también si el registrador tiene sensores internos, como el de temperatura, o si sirve solo para sensores externos.

Intervalo de lectura, memoria y autonomía del registro

Tres datos deciden por cuánto tiempo graba el registrador sin que alguien descargue los datos: la memoria, el número de variables y el intervalo entre registros. Divida la memoria entre el número de variables y la frecuencia de grabación para saber cuánto tiempo admite.

• Un intervalo corto da más detalle, pero llena la memoria y consume más energía. Elija el intervalo según la rapidez con que cambia la variable: la temperatura de una cámara frigorífica cambia despacio, y la de un proceso industrial puede cambiar rápido.
• Medición y registro pueden tener intervalos distintos en algunos modelos. Conviene preguntar.
• Memoria llena: algunos registradores sobrescriben los datos más antiguos y otros detienen la grabación. Confirme cuál es el comportamiento del modelo.

Exactitud del conjunto

La exactitud final depende del sensor y de la entrada del registrador, que muchas veces se da como porcentaje del rango de medición. Sume las dos, verifique que el valor corresponda al tipo de sensor que usa y mire también la resolución. Si registra eventos, revise la deriva del reloj interno: una hora equivocada compromete el análisis.

Cómo llegan los datos hasta usted

• USB directo: usted conecta el registrador a una computadora en el lugar. Es simple y barato de operar.
• Bluetooth y aplicación: configurar y recolectar desde el celular, sin cable, en el lugar.
• Wi-Fi o Ethernet: para lugares con red.
• Celular (3G, 4G, GSM): envía los datos a un servidor, a una nube o por correo, y permite alarmas por SMS. Exige cobertura y un plan de datos.
• Redes de largo alcance y bajo consumo, como LoRa, cuando hay muchos puntos: confirme con el proveedor si el modelo las admite.

La telemetría vale la pena cuando el lugar es de difícil acceso o cuando una alarma tiene que llegar a tiempo. Fuera de eso, descargar los datos en el lugar simplifica la instalación.

Energía

• Las pilas AA sirven para registradores de bajo consumo. Revise la autonomía que informa la ficha.
• La alimentación externa y el panel solar con regulador de carga sirven para registradores con comunicación, que consumen más.
• La transmisión por celular causa picos de corriente: verifique que la fuente y la batería los soporten.

Entorno e instalación

• Grado de protección IP. Una caja IP66 está pensada para ambientes agresivos, mientras que una IP40 debe quedar en un lugar resguardado, como un laboratorio, un tablero o una sala.
• Temperatura y humedad de operación del registrador, no solo las de los sensores.
• Fijación: pared, tablero, mástil, imán. Revise que el modelo tenga el soporte que necesita.
• Protección contra sobretensiones y descargas. En instalaciones exteriores, pregunte qué recomienda el fabricante para las entradas y para la alimentación.

Software, datos y alarmas

• El software de configuración debe funcionar en su sistema y permitir ver gráficos y exportar los datos en formatos que usted pueda abrir.
• La integración con otros sistemas, por Modbus, por ejemplo, importa si los datos alimentan un sistema de supervisión o un PLC.
• Las alarmas pueden ser locales, con un zumbador o una salida a relé, o remotas, por SMS o correo. Decida quién las va a recibir y qué debe hacer esa persona.
• Guarde los datos fuera del registrador: exporte y haga una copia de seguridad después de cada recolección.

Calibración y trazabilidad

Los sensores y las entradas del registrador se calibran y se verifican por separado. Si su trabajo exige trazabilidad, pregunte al proveedor qué certificados existen y cuál es el intervalo de calibración recomendado. Guarde el historial de calibraciones junto con los datos, y verifique el conjunto contra una referencia cuando haya dudas.

Modelos del catálogo para comparar

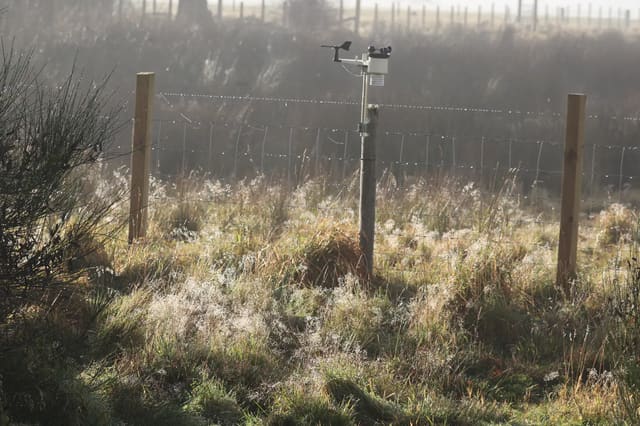

• HS142: registrador compacto para estación meteorológica, con cinco entradas de sensores, descarga directa por USB y caja IP66. Funciona hasta un año con cuatro pilas AA, según la ficha.
• LogBox BLE (NOVUS): registrador multicanal con tres entradas analógicas y una digital. Acepta termopares, Pt100, tensión y corriente. Se comunica por USB y Bluetooth, con aplicación para celular.
• LogBox 3G (NOVUS): registrador con dos entradas analógicas y una digital, comunicación 3G/2G, alarmas por SMS y acceso por la plataforma NOVUS Cloud.
• HD33MT.4 (Delta OHM): registrador con cuatro entradas analógicas, dos de conteo, puerto RS485 con Modbus RTU y puerto SDI-12. Transmite por 4G, 3G y GSM y envía los datos por correo, FTP o HTTP.
• CR310-WiFi (Campbell Scientific): registrador compacto y programable, que mide sensores analógicos y digitales, incluso por SDI-12 y RS-232. Tiene Ethernet y Wi-Fi, regulador de carga solar y soporte para varios protocolos.

Lista de verificación antes de pedir la cotización

1. Los sensores y el tipo de señal de cada uno, y el número de canales.
2. El intervalo de lectura y la autonomía de registro necesaria.
3. La forma de recolectar los datos y la cobertura de red en el lugar.
4. La energía disponible y el consumo esperado.
5. El entorno y el grado de protección de la caja.
6. Software, alarmas y plan de calibración.

Si desea ayuda para armar esa lista con su caso, hable con un especialista o arme su lista de cotización.
