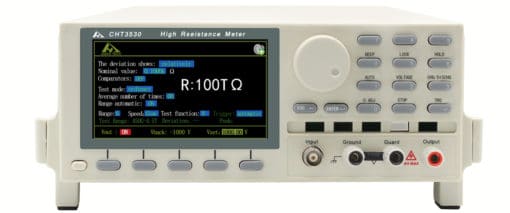

Testador de resistência de isolamento HS143530

Referência: HS143530
Marca: HenSistemas

O HS143530 é um instrumento de medição inteligente com microprocessador ARM de alto desempenho, que integra medidor de resistência de isolamento, picoamperímetro, potenciômetro digital e fonte digital de alta tensão.

Mede resistência de isolamento em seis faixas, de 1Ω a 10000TΩ, e corrente de fuga de 2mA a 10fA, com velocidade de teste de até 20 vezes por segundo.

Preço sob consulta

Sem cadastro. Você revisa a lista e envia quando quiser.

HS143530

Na dúvida entre dois modelos?

Modelo HS143530
Precisão básica <1G: ±0,3%; ≥1G: 0,5%; ≥10G: 2%; ≥1T: 5%; ≥100T: 20%
Faixa de medição Resistência: 1Ω-10000TΩ (10⁰~10¹⁶Ω); corrente: 2mA~10fA
Tensão de saída Programável: 1~1000 V; passo: 1mV; precisão da tensão de readback: 0,05%
Faixas Seis faixas de medição, com modo automático e manual em cada faixa
Velocidade de teste 3, 10 ou 20 medições por segundo

Visão geral

Recursos

Saída de tensão ajustável de 1V a 1000V, que atende a qualquer requisito de tensão de teste, com função de leitura de retorno (readback) da tensão
Precisão básica de teste de 0,3%
Seis faixas de medição para testar a resistência de isolamento de 1Ω-10000TΩ (10⁰~~10¹⁶Ω) e faixa de corrente de fuga de 2mA~~10fA, com exibição máxima de 99999
Velocidade de teste de 20 vezes por segundo
Com o eletrodo de teste, mede a resistividade volumétrica e a resistividade superficial do material
Traça com precisão as curvas V-I e V-R
Testes em alta velocidade, a melhor solução para a produção automatizada, com função de triagem e bipe
Visor LCD TFT colorido (true color) de 3 polegadas
Mostra ao mesmo tempo as medições de tensão, resistência e corrente de fuga

Especificações principais

Parâmetros de teste: resistência de isolamento (IR), corrente de fuga (I), resistividade volumétrica (Rv) e resistividade superficial (Rs)
Precisão básica: <1G: ±0,3%; ≥1G: 0,5%; ≥10G: 2%; ≥1T: 5%; ≥100T: 20%
Tensão de saída: programável de 1~1000 V, com passo de 1mV; precisão da tensão de readback: 0,05%
Velocidade de teste: 3, 10 ou 20 medições por segundo
Faixas: seis faixas de medição, cada uma com modo automático e manual
Exibição do resultado: leitura direta, ΔABS, Δ%, θ e resultado da triagem
Comparador: 3 conjuntos de registros de dados, triagem em 3 categorias
Calibração: zeragem em circuito aberto em todas as faixas
Disparo: interno, manual ou externo
Temporizador de carga: 0,0S~999,9S
Interface: RS-232C e Handler (PLC)
Alimentação: 198VAC～240VAC, 47Hz-63Hz, potência máxima de 50VA
Dimensões e peso: 382mm × 249mm × 102mm (C × L × P); peso bruto de 3,5kg
Acessórios: cabo CHT0303 e cabo RS232 CHT9800
Opcional: eletrodo de teste CHT0305
Outros: função de varredura gráfica R-V/R-I

Especificações

Testador de resistência de isolamento HS143530 · HS143530
Característica	Valor
Modelo	HS143530
Parâmetros de teste	Resistência de isolamento (IR), corrente de fuga (I), resistividade volumétrica (Rv), resistividade superficial (Rs)
Precisão básica	<1G: ±0,3%; ≥1G: 0,5%; ≥10G: 2%; ≥1T: 5%; ≥100T: 20%
Faixa de medição	Resistência: 1Ω-10000TΩ (10⁰~10¹⁶Ω); corrente: 2mA~10fA
Tensão de saída	Programável: 1~1000 V; passo: 1mV; precisão da tensão de readback: 0,05%
Faixas	Seis faixas de medição, com modo automático e manual em cada faixa
Velocidade de teste	3, 10 ou 20 medições por segundo
Exibição do resultado	Leitura direta, ΔABS, Δ%, θ, resultado da triagem
Dígitos máximos de leitura	99999 (exibição de cinco dígitos)
Calibração	Zeragem em circuito aberto em todas as faixas
Comparador	3 conjuntos de registros de dados, triagem em 3 categorias
Modo de disparo	Disparo interno, manual ou externo
Temporizador de carga	0,0S~999,9S
Interface	RS-232C, Handler (PLC)
Alimentação	Tensão: 198VAC～240VAC; frequência: 47Hz-63Hz; potência máxima: 50VA
Dimensões (C × L × P)	382mm × 249mm × 102mm
Peso bruto	3,5 kg
Acessórios	Cabo CHT0303, cabo RS232 CHT9800
Opcionais	Eletrodo de teste CHT0305
Outros	Função de varredura gráfica R-V/R-I
