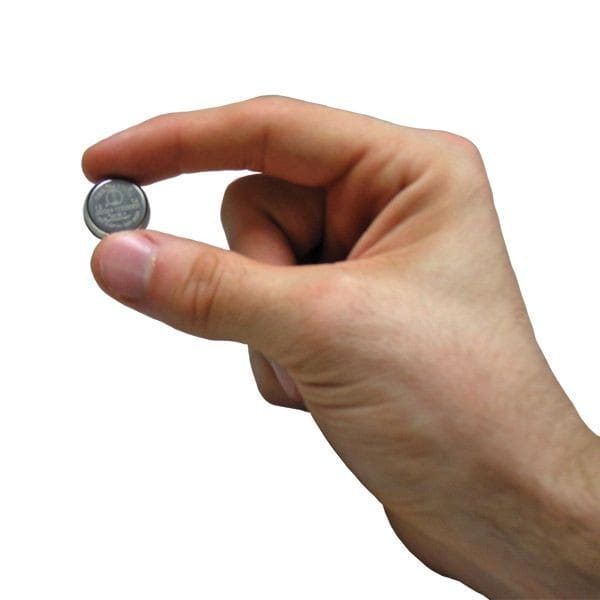

Registrador de dados de temperatura iButton DS1922T (0 a +125°C)

Referência: DS1922T
Marca: Maxim Integrated

O iButton® registrador de temperatura DS1922T é um sistema robusto e autossuficiente que mede a temperatura e grava o resultado em uma seção de memória protegida. O registro é feito a uma taxa definida pelo usuário: podem ser armazenadas, no total, 8192 leituras de 8 bits ou 4096 leituras de 16 bits, feitas em intervalos iguais que vão de 1s a 273hrs.

Além disso, há 512 bytes de SRAM para informações específicas da aplicação e 64 bytes para dados de calibração. A missão de coleta de dados pode ser programada para começar imediatamente, após um atraso definido pelo usuário ou após um alarme de temperatura, e o acesso às funções de memória e de controle pode ser protegido por senha.

O que mede

Preço sob consulta

Baixar ficha técnica (PDF)

Sem cadastro. Você revisa a lista e envia quando quiser.

DS1922T

Na dúvida entre dois modelos?

Pergunte pelo WhatsApp

Visão geral

O DS1922T é configurado e se comunica com o dispositivo host pelo protocolo serial 1-Wire®, que exige apenas um fio de dados e um retorno de terra. Cada DS1922T sai de fábrica com um número de registro exclusivo de 64 bits gravado a laser, o que garante rastreabilidade absoluta. O invólucro de aço inoxidável é durável e muito resistente a sujeira, umidade e choques. Com os acessórios, o DS1922T pode ser montado em quase qualquer objeto, inclusive contêineres, paletes e sacos.

Características especiais

Acorda automaticamente, mede a temperatura e armazena os valores em 8 KB de memória de registro de dados, no formato de 8 ou 16 bits
Termômetro digital com resolução de 8 bits (0,5°C) ou 11 bits (0,0625°C)
Precisão de ±0,5°C de +20°C a +75°C com correção por software
Resistente à água, ou à prova d'água se colocado dentro da cápsula de iButton DS9107 (supera os requisitos de resistência à água de 3 ATM)
Taxa de amostragem de 1s até 273hrs
Início da gravação programável após um tempo decorrido ou após um ponto de disparo do alarme de temperatura
Pontos de disparo alto e baixo programáveis para alarmes de temperatura
Acesso rápido aos dispositivos em alarme pela função de busca condicional 1-Wire
512 bytes de memória de uso geral mais 64 bytes de memória de calibração
Proteção por senha em dois níveis para todos os registros de memória e de configuração
Comunica-se com o host por um único sinal digital, a até 15,4kbps na velocidade padrão ou até 125kbps no modo Overdrive, usando o protocolo 1-Wire
Faixa de operação: 0 a +125°C

Características comuns do iButton

Identificação digital e informação por contato momentâneo.
O número de registro exclusivo de 64 bits, gravado a laser na fábrica, garante a seleção dos dispositivos sem erro e rastreabilidade absoluta, porque não há duas peças iguais.
Controlador multidrop integrado para rede 1-Wire.
O suporte de dados baseado em chip armazena as informações de forma compacta.
Os dados podem ser acessados com o dispositivo fixado no objeto.
O formato de botão se autoalinha com sondas em forma de copo.
A caixa durável de aço inoxidável, gravada com o número de registro, resiste a ambientes agressivos.
Fixação fácil com adesivo, pelo flange ou com um anel pressionado na borda.
O detector de presença reconhece quando o leitor aplica tensão pela primeira vez.
Em conformidade com a UL#913 (4.ª edição); aparelho intrinsecamente seguro, aprovado pelo conceito de entidade para uso em locais Classe I, Divisão 1, Grupos A, B, C e D.

Aplicação

Com sua faixa de temperatura deslocada, o DS1922T é adequado para monitorar processos que exigem temperaturas próximas do ponto de ebulição da água, como a pasteurização de alimentos.

Observe que o nível de vedação inicial do DS1922T equivale a IP56. O envelhecimento e as condições de uso podem degradar a vedação com o tempo; por isso, em aplicações com exposição significativa a líquidos, sprays ou ambientes semelhantes, recomenda-se colocar o Thermochron na cápsula de iButton DS9107.
