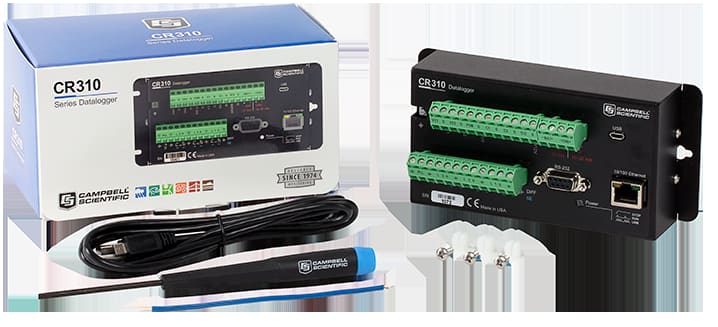

Registrador de dados CR310-WiFi com Ethernet

CR300 e CR310

As principais diferenças entre o CR300 e o CR310 são que o CR310 oferece conectores removíveis e uma conexão Ethernet 10/100.

O CR310 tem várias opções de rádio, adequadas a diferentes regiões:

• CR310-RF407: EUA e Canadá
• CR310-RF412: Austrália e Nova Zelândia
• CR310-RF422: Europa

Benefícios e características

• Configuração fácil com software para PC e conectividade USB
• Medição confiável de sensores analógicos e digitais
• Pronto para a internet: e-mail, FTP, HTTP/web e TCP, com os complementos necessários
• Qualidade científica da Campbell, com proteção integrada contra surtos e ESD
• Economia de dinheiro e espaço com a porta Ethernet integrada
• Rede sem fio com outro nó ou com um gateway de internet, pela opção de rádio integrada
• CR310-WIFI, ideal para comunicação IP sem fio de curto alcance
• Fiação facilitada pelo bloco de terminais removível
• Comunicação de qualquer lugar com um periférico celular ou satelital
• Recarga de baterias com o regulador de carga solar integrado para bateria de 12 V
• Medição de sensores inteligentes por RS-232 ou SDI-12
• Conexão com PakBus, Modbus, DNP3, GOES e outros protocolos de comunicação padrão
• Análise e controle com programabilidade e várias I/O de uso geral
• Notificação com comunicações por eventos e saídas físicas

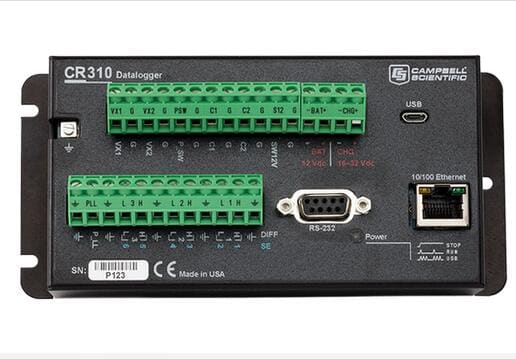

Descrição detalhada

• Um terminal chaveado de 12 V (SW12V) para alimentar sensores ou dispositivos de comunicação: 1100 mA a 20°C
• Dois terminais de excitação de sensor ou contínuos de 0,15 a 5 V (VX1, VX2), para excitação de sensor ou controle de saída
• Seis terminais de entrada analógica multipropósito (SE1 – SE6)

Funções analógicas (SE1 – SE6)

• Entradas analógicas: 6 de terminação única ou 3 diferenciais, com faixas de -100 a +2500 mV e ±34 mV; ADC de 24 bits
• Entradas de 4 a 20 mA ou de 0 a 20 mA (apenas SE1 e SE2)

Funções de I/O digital (SE1 – SE4), com níveis lógicos de 3,3 V

• Contador de alta frequência (35 kHz)
• Modulação por largura de pulso
• Interrupções e entrada de temporizador
• Média do período (200 kHz, conforme a amplitude)

Dois terminais de contagem de pulsos (P_SW, P_LL)

• P_SW: fechamento de contato (150 Hz) e contador de alta frequência (35 kHz)
• P_LL: CA de baixo nível (20 kHz) e contador de alta frequência (20 kHz)

Dois terminais de controle (C1, C2)

Os terminais C são configuráveis por software para funções digitais. As funções de I/O digital têm saída de 5 V e lógica de entrada de 3,3 V para:

• SDI-12
• Contador de alta frequência (3 kHz)
• Fechamento de contato (150 Hz)
• Status geral/controle
• Fonte de tensão 5 V: 10 mA @ 3,5 V
• Interrupções
• Par Tx/Rx de comunicação serial assíncrona

Compatibilidade

O CR310 normalmente não é usado com periféricos de medição e controle, por causa do número limitado de portas de controle. Também é compatível com relés de estado sólido de baixa corrente e tensão.

O CR310 não é compatível com dispositivos SDM ou CDM.

Sensores

Com vários tipos de canais, o CR310 é compatível com quase todos os sensores disponíveis, como sensores de tensão (0 a 2,5 V) e de corrente (0 a 20 mA ou 4 a 20 mA), termistores e RTDs, para citar alguns. Também aceita sensores com saída de pulso ou de frequência, como anemômetros, pluviômetros e medidores de vazão. Sensores SDI-12, Modbus e outros sensores seriais são suportados pela porta RS-232 e por C1 e C2 como par Tx/Rx. O CR300 não suporta diretamente sensores RS-485.

Comunicações

O CR310 se comunica com um PC pela porta USB. Os dispositivos de telemetria compatíveis incluem conversores RS-485, gateways celulares digitais, telemetria por RF e transmissores via satélite. Os dados podem ser vistos em um dispositivo iOS ou Android, ou no monitor CD295 DataView II. Para usar um dispositivo iOS ou Android, baixe gratuitamente o aplicativo LoggerLink Mobile na Apple Store ou no Google Play.
