PanelPilot SGD 43-A de 4,3″ com interfaces analógica, digital, PWM e serial

Referência: SGD 43-A
Marca: Lascar Electronics

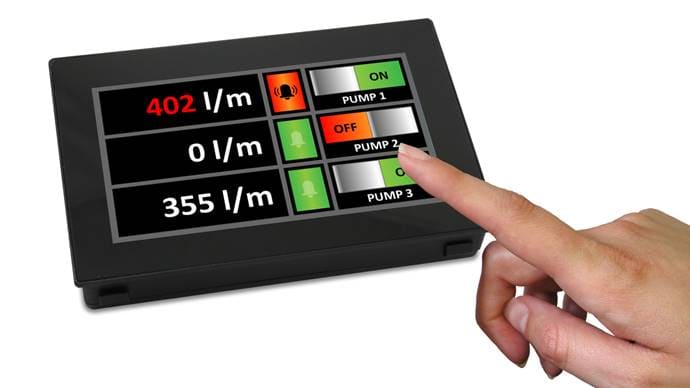

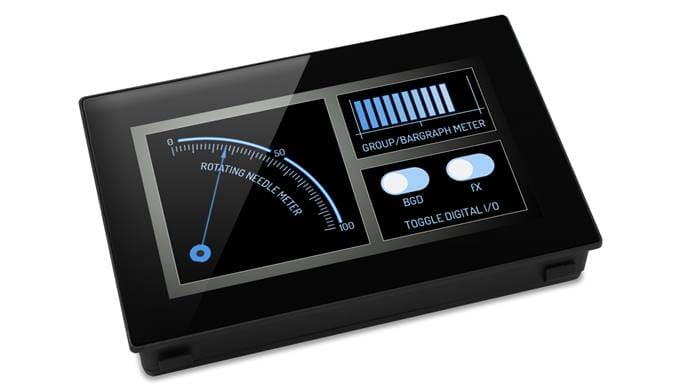

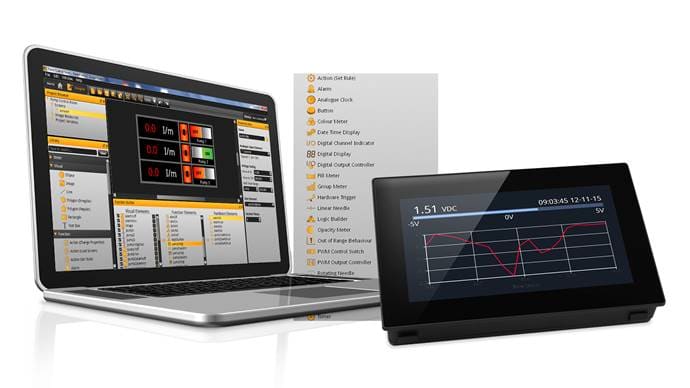

O SGD 43-A é um display sensível ao toque capacitivo de 4,3″ projetado para uso com o PanelPilotACE Design Studio, um software gratuito do tipo arrastar e soltar (drag-and-drop) para desenvolver rapidamente interfaces de usuário avançadas e indicadores de painel.

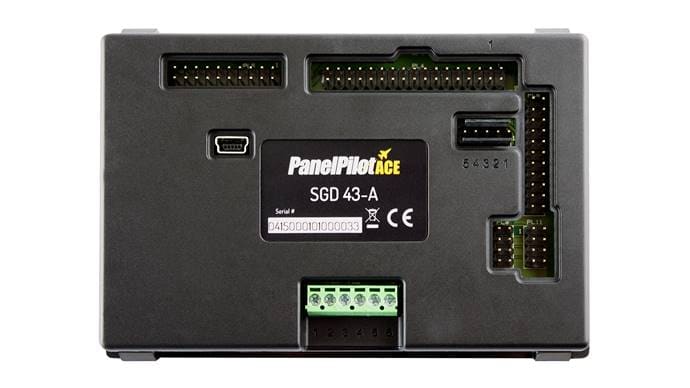

Pronto para uso, o display traz uma grande variedade de interfaces de hardware: quatro entradas analógicas bipolares de 16 bits (até ±40V CC), oito pinos de entrada/saída digital, duas saídas de alarme, quatro saídas PWM de 8 bits, controle PID, registro de dados multicanal e gráficos de tendência, serial RS232 e acessórios para comunicação RS485 e medição de temperatura por termistor em quatro canais.

Preço sob consulta

Sem cadastro. Você revisa a lista e envia quando quiser.

SGD 43-A

Na dúvida entre dois modelos?

Tela TFT de 4,3″ com 262k cores
Tela sensível ao toque Capacitiva
Resolução 480 x 272 px
Processador Freescale i.MX283 (454MHz, 32bit, ARM 9)
Entradas analógicas Quatro de 16 bits a ±40V CC
Alimentação 5 a 30V CC (300mA típico a 5V CC)

Visão geral

Kit de desenvolvimento

O kit de desenvolvimento SGD 43-A-DK+ é a melhor escolha para quem está começando a desenvolver na plataforma PanelPilotACE. Ele inclui tudo o que você precisa para começar: um SGD 43-A, uma placa de desenvolvimento e um cabo USB. A placa oferece chaves, mostradores, LEDs e bornes com parafuso para todas as funções de entrada e saída do SGD 43-A.

PanelPilotACE University

O PanelPilotACE University reúne uma infinidade de recursos para tornar a programação o mais rápida e eficaz possível: guias práticos, perguntas frequentes, um número cada vez maior de modelos ACE Templates pré-configurados e uma biblioteca de gráficos e ícones.

Aplicações

O SGD 43-A é adequado para uma grande variedade de aplicações, entre elas:

Processo
Automotivo
Automação e controle
PLC / HMI / aquisição de dados

Especificações

Tela: TFT de 4,3″ com 262k cores
Tela sensível ao toque: capacitiva
Resolução: 480 x 272px
Processador: Freescale i.MX283 (454MHz, 32bit, ARM 9)
Entradas analógicas: quatro de 16 bits a ±40V CC
Alimentação: 5 a 30V CC (300mA típico a 5V CC)
Dimensões externas: 119,3 x 79,8 x 20,0mm

Especificações

PanelPilot SGD 43-A de 4,3″ com interfaces analógica, digital, PWM e serial · SGD 43-A
Característica	Valor
Tela	TFT de 4,3″ com 262k cores
Tela sensível ao toque	Capacitiva
Resolução	480 x 272 px
Processador	Freescale i.MX283 (454MHz, 32bit, ARM 9)
Entradas analógicas	Quatro de 16 bits a ±40V CC
Alimentação	5 a 30V CC (300mA típico a 5V CC)
Dimensões externas	119,3 x 79,8 x 20,0 mm
