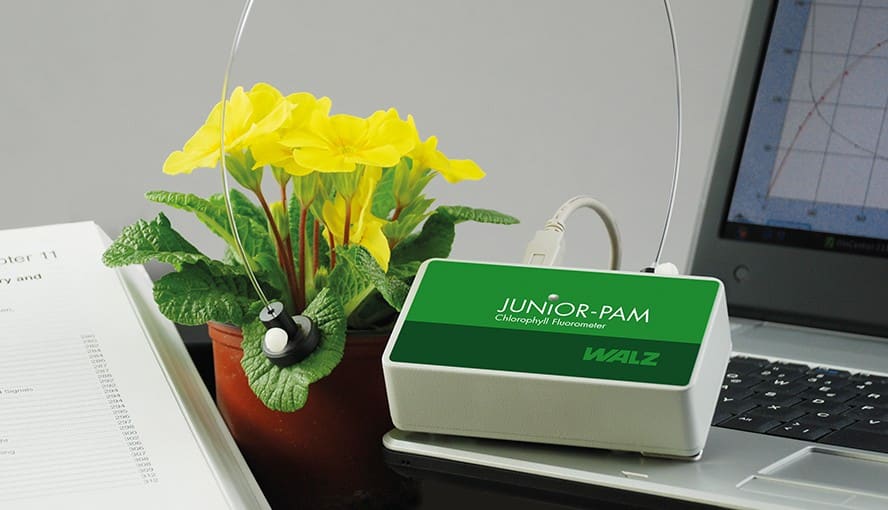

JUNIOR-PAM - Fluorômetro de clorofila para ensino

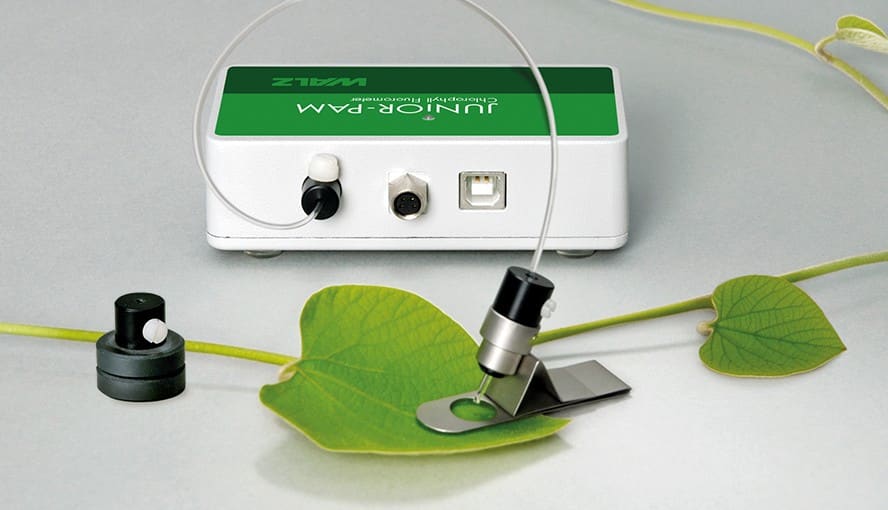

Clipes de folha

São fornecidos dois tipos de clipe de folha: um clipe de 60° para medições sob luz ambiente e um clipe magnético para medições Fo-Fm e Fv/Fm.

Unidade optoeletrônica JUNIOR-PAM (versão azul)

• Excitação da fluorescência modulada: LED azul (comprimento de onda de emissão máxima: 445 nm). Frequências de modulação de 5 a 25 Hz, ajustáveis em incrementos de 5 Hz, e 100 Hz. A fluorescência é medida em comprimentos de onda acima de 630 nm
• Luz actínica: o mesmo LED usado para a luz modulada. PAR a 1 mm da ponta da guia de luz JUNIOR-PAM de 50 cm: 25 a 1500 μmol m-2 s-1. PAR máximo dos pulsos de saturação: 10 000 μmol m-2 s-1

Unidade optoeletrônica JUNIOR-PAM/W (versão branca)

• Excitação da fluorescência modulada: LED branco (comprimentos de onda de emissão máxima: 445 e 545 nm). Frequências de modulação de 5 a 25 Hz, ajustáveis em incrementos de 5 Hz, e 100 Hz. A fluorescência é medida em comprimentos de onda acima de 650 nm
• Luz actínica: o mesmo LED usado para a luz modulada. PAR a 1 mm da ponta da guia de luz JUNIOR-PAM de 50 cm: entre 25 e 1500 μmol m-2 s-1. PAR máximo dos pulsos de saturação: 10 000 µmol m-2 s-1

Comum às unidades JUNIOR-PAM e JUNIOR-PAM/W

• Carcaça: invólucro de alumínio com conector USB tipo B, conector M8 de 4 polos para ligar o clipe de folha de monitoramento JUNIOR-PAM (acessório), porta para a guia de luz JUNIOR-PAM e suporte de amostras giratório
• Luz vermelho-distante: LED com comprimento de onda de emissão máxima de 745 nm para excitação seletiva do fotossistema I
• Detecção da fluorescência: fotodiodo PIN protegido por filtro passa-longa; amplificador de janela seletiva para medir a fluorescência modulada por amplitude de pulso (PAM)
• Comunicação: USB padrão, por cabo USB de 1,2 m tipo A-B
• Alimentação: 5 V DC fornecidos pelo próprio cabo USB tipo A-B usado na comunicação
• Consumo de energia: 100 mW em operação normal e 500 mW durante o pulso de saturação
• Dimensões: 11,5 cm x 6,5 cm x 3 cm (C x L x A)
• Peso: 200 g
• Temperatura de operação: 0 a + 40 °C
• Faixa de umidade de operação: 35 a 85% UR (para evitar condensação)

Software WinControl-3

• Programa: WinControl-3, programa de controle do sistema e aquisição de dados (Microsoft Windows XP/Vista/7/8/10), para operar o sistema de medição pelo PC e adquirir e analisar dados
• Análise de pulso de saturação. Medidos: Ft, F0, FM, F, F0' (também calculado), FM'; PAR, temperatura da folha e umidade relativa com o clipe de folha de monitoramento JUNIOR-BD. Calculados: F0' (também medido), FV/FM e Y(II) (rendimento fotoquímico máximo e efetivo do PS II, respectivamente), qL, qP, qN, NPQ, Y(NPQ), Y(NO) e ETR (taxa de transporte de elétrons)
• Rotinas de ajuste: duas rotinas para determinar os pontos cardeais α, Ik e ETRmax das curvas de luz
• Programação: totalmente programável com linguagem de arquivo batch
• Requisitos do computador: 1 porta USB livre; processador de 1 GHz; 512 MB de RAM; resolução de tela de 1024 x 600 pixels; interface USB 2.0/3.0
